« Ça a été une collaboration bénéfique pour tout le monde »
CEGELEC Sud-Est Grands Projets a utilisé le logiciel Lise BIM de BBS Conception pour effectuer les études CFO/CFA de l’Hôtel des Polices de Nice qui devrait être livré en octobre prochain. Un test grandeur nature qui a permis au plugin d’évoluer et d’être désormais adapté à des projets de toutes tailles.

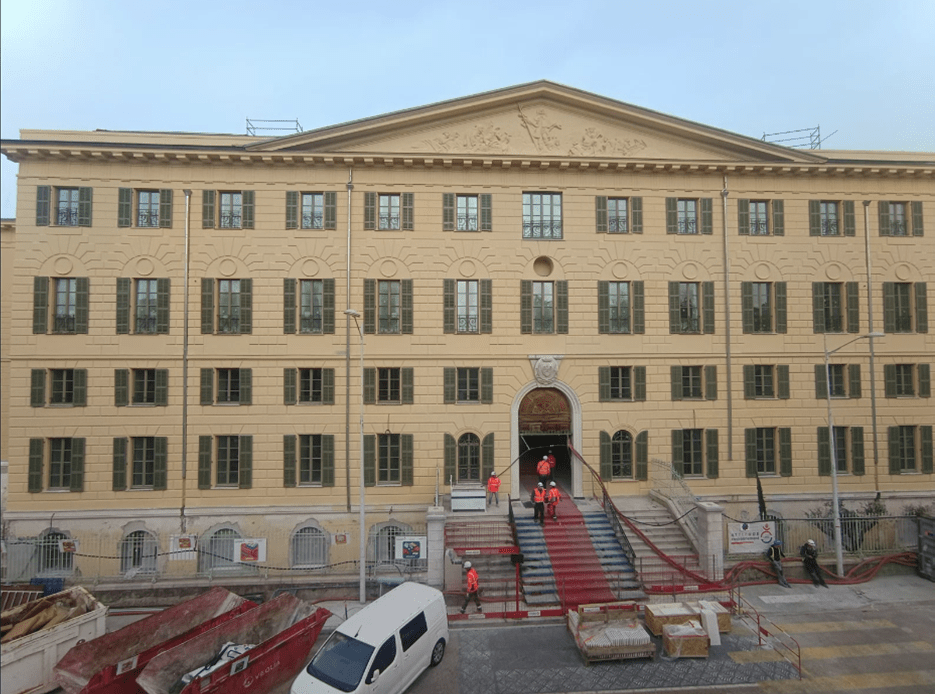

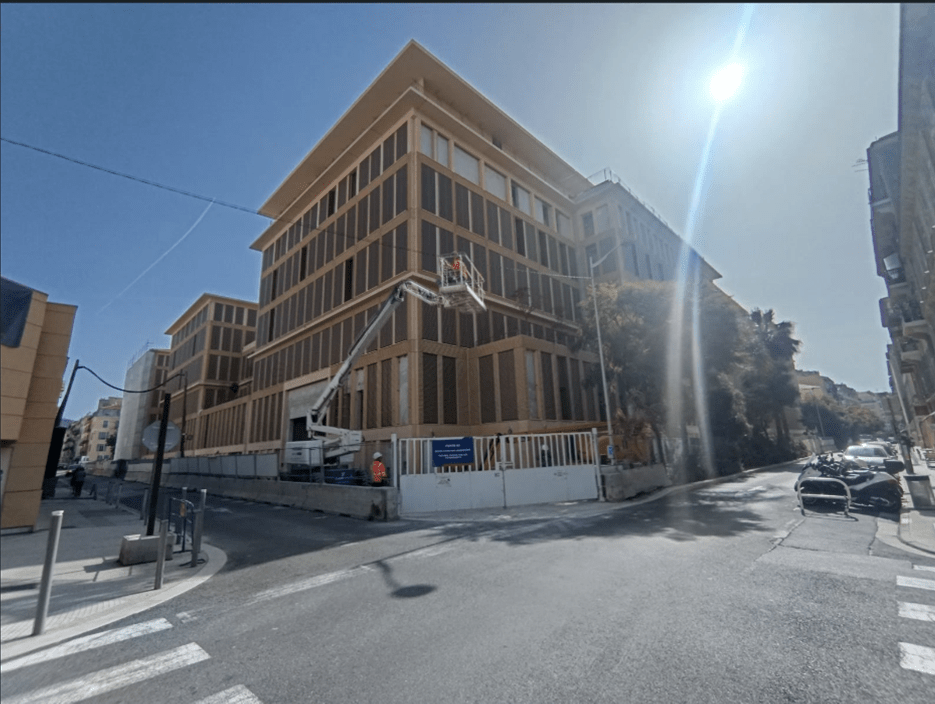

60 000 m², 9 niveaux, 2 postes de livraison 20kV, 6 transformateurs HT/BT de 800 kVA, 2 groupes électrogènes de 1400 et 800 kVA, 6 onduleurs de 200 kVA, 66 000 terminaux CFO/CFA, 33 000 circuits électriques, 7 tableaux généraux, 140 tableaux divisionnaires … L’Hôtel des Polices de Nice est un projet ambitieux et inédit en France. Situé en plein cœur de ville, sur le site de l’ancien hôpital St Roch, il abritera à sa livraison, en octobre prochain, différents services des Polices Nationales et Municipales et un Centre d’Hypervision Urbain et de Commandement (CHUC).
BIM
Trois ans de chantier auront été nécessaires pour faire aboutir le projet, ainsi que deux ans d’études électriques. Ces dernières ont été réalisées par CEGELEC Sud-Est Grands Projets (ex-JEAN GRANIOU Grands Projets) qui a travaillé en totalité en BIM. Une première qui a poussé l’entreprise à changer de logiciels.
« Travailler totalement en BIM implique d’insérer tous les éléments du projet dans la maquette, de l’étude jusqu’au contrôle de qualité. Quand nous avons réalisé ce que cela signifiait, nous nous sommes dit que travailler comme avant, c’est-à-dire avec des schémas sur Autocad détachés de la maquette, et une note de calcul sur Caneco qui ne pouvait interagir avec la maquette, allait demander beaucoup plus de travail. Comme nous étions obligés d’implanter tous nos terminaux électriques sur la maquette, pourquoi les recréer sur une note de calcul puis dans des schémas ? Nous avons donc étudié plusieurs solutions du marché permettant de tout faire directement dans la maquette. Celle qui nous a le plus séduit était Lise BIM » raconte Mouhamadou-Bamba Diouf, responsable d’affaires CEGELEC Sud-Est Grands Projets.
Développé par BBS Conception, le plugin permet en effet d’effectuer un routage en temps réel directement dans Revit sur une maquette collaborative. « Il représentait en outre une alternative financièrement plus abordable que Caneco » explique Lucas Raillard, directeur technique adjoint CEGELEC Sud-Est Grands Projets. Pour générer les schémas de puissance, après plusieurs essais et tests, l’entreprise a opté pour le logiciel SCHEMELECT de la société FTZ, qui exploite les données Lise BIM.
Évolution
Pour Philippe Baril, responsable des études CFO (Courants Forts) pour CEGELEC Sud-Est Grands Projets, l’utilisation de Lise BIM représente un avantage important sur ce chantier. « Quand nous réalisons nos calculs, en quelques clics, les données descendent directement dans les terminaux. C’est un gain de temps et on limite les erreurs en évitant de ressaisir plusieurs fois les données », estime-t-il.
Le choix d’utiliser Lise BIM impose cependant une rigueur particulière lors de la création des familles (objets 3D) : il est nécessaire d’embarquer les bonnes informations, de créer les familles dans les bonnes catégories d’objet et d’être vigilant sur la création et l’attribution des connecteurs électriques (nature du courant, nombre de pôles, nombre de sources, …). Des difficultés ont en outre été rencontrées. L’équipe a dû oublier ses réflexes d’utilisateur de l’historique Caneco et accepter un fonctionnement différent.
En effet, l’approche proposée par Lise est fondamentalement différente. Il faut oublier la prédominance du tableur pour se tourner vers une utilisation plus graphique et moins permissive. Le logiciel a également montré certaines limites. « Au moment où nous l’avons acheté, il était abouti pour des petits et moyens projets. Mais nous nous sommes vite aperçus qu’il n’était pas adapté à des projets de la taille de l’Hôtel des Polices de Nice. Comme la maquette pesait beaucoup, nous avions des lenteurs. Les automatismes intégrés dans Lise BIM, comme les méthodes de calcul, les méthodes de choix de maté- riel, les règles imposées pour les choix des sections de câbles etc., n’étaient en outre pas adaptés à du grand projet tertiaire », explique Philippe Baril. L’équipe s’est par exemple plainte de l’instabilité du module de routage.
Elle salue cependant la réactivité et l’écoute de BBS Conception qui a su faire progresser le logiciel au fur et à mesure des demandes de CEGELEC. « Nous avions affaire, chez BBS, à une équipe de développeurs toujours présente, qui a très vite compris les besoins et a répondu dans de brefs délais. Cela n’aurait pas été le cas avec d’autres éditeurs de logiciels. Là, ça a vraiment été une collaboration bénéfique pour tout le monde, assure le responsable. Aujourd’hui, je suis persuadé que le logiciel peut être optimal pour des grands bâtiments. »
En préparation du prochain projet, la direction technique a en effet pris connaissance des nouvelles fonctionnalités de LISE BIM, comme la génération des synoptiques (CFO et CFA) et la création des faces avant de baies informatiques. Ces progrès encourageants seront testés avec enthousiasme par l’équipe étude du projet NextGen Factory, projet d’usine de fabrication d’hélicoptères sur le site d’AIRBUS Marignane, assure Lucas Raillard.
